工业化生产逐步机械化、自动化，在热电厂、焦化厂、钢铁厂等企业的煤炭采样方式也在改变，以往利用人工采样的方式效率低、劳动强度高、采样代表性差，已经无法满足企业发展要求，企业采用各种采制样机和系统来代替人工。

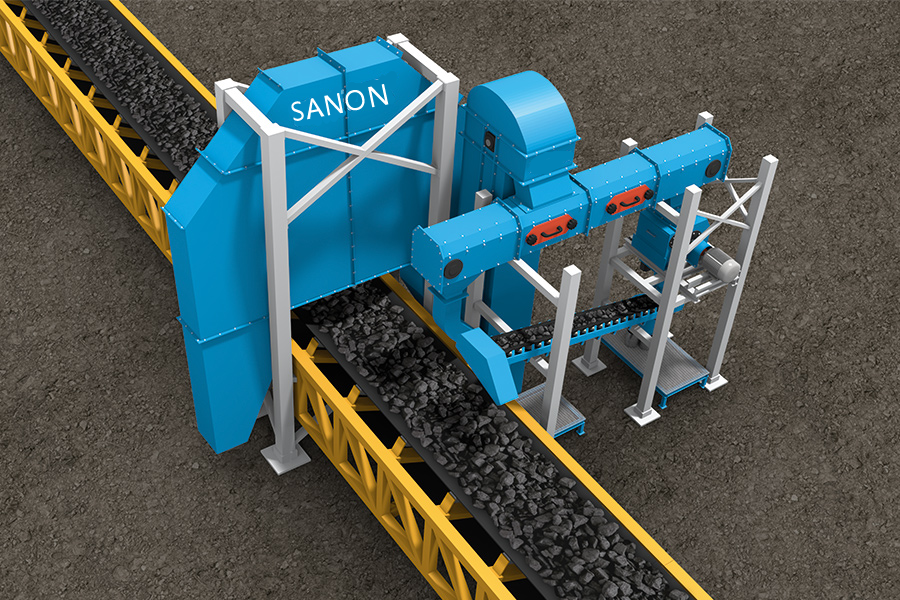

煤炭皮带全自动采样系统是将采制样装置在煤炭利用皮带输送机输送过程中不断对煤进行采样的系统，系统严格按照采制样相关标准设计制造，采制样机安装在皮带的中部或头部，按照既定的时间在皮带上做全断面挂扫，采取的子样通过溜槽进入初级送料皮带机除铁，同时把样品均匀送入破碎机粉碎，子样通过次级皮带缩分器分成留样和弃料，留样被自动收集在储料罐中，弃料则被斗式提升机返回到皮带。自动采样系统的整个过程由不同组成部件和装置自动化完成，采样效率高、代表性强，减轻劳动强度，系统主要组成部分包括采样机、给料皮带机、破碎机、缩分器、自动分样机、控制系统等。

（1）采样机：采用刮板式采样头，不锈钢制作，耐磨耐用，下端设有与输煤皮带软接触的刮扫版，既不损伤输煤皮带，又能够刮扫煤流全断面。旋转式采样斗由减速齿轮传动，皮带机机头部滚筒下料的以一定的转速切割料流，物料流在物料流中流过全宽，全厚完整的子样。

（2）给料皮带机：给料皮带机主要由输送带、托辊、除铁装置、清扫装置、张紧装置等组成，皮带表面光滑平整，易于清扫，不易粘附，可有效防止堵塞，方便取样，物料能够均匀地送往下一级。

（3）破碎机：特有湿煤破碎技术，出料粒度控制在3~12mm，配置自动清扫功能防止粘料，取样不受物料水分、黏性限制，取样过程中无堵料、粘料、撒料等问题，取样更顺畅、均匀可靠。破碎机采用耐磨材料制造，保证系统能够正常工作及由于大块不易破碎的物料进入破碎机而造成设备损坏，破碎机设置了可靠的电气、机械双重保护，保证设备及作业人员安全。

（4）缩分器：皮带刮扫式缩分器，结构简单，故障率少，维修方便，缩分精度高，缩分比调节范围大，工作可靠稳定。该机旋转速度快，后板倾角大，刮扫头旋转产生离心力，物料不易粘附，接触物料部分及落料溜管采用不锈钢制作，能够有效地防止交叉污染、堵煤现象。缩分比可由PLC方便进行调整，缩分比范围广，缩分精度≤0.37A无系统误差，其调整可以通过调节切割头的旋转时间间隔或通过调节切割器的开头尺寸大小进行调整，缩分比调节方便。

（5）控制系统：整个煤炭皮带全自动采样系统采用PLC控制，实现自动或手动采样，可由转换开关切换实现。控制系统设有联动、互锁，不会造成误动作而影响设备正常运行。

煤炭皮带全自动采样系统是专门针对于输煤皮带而设计的机械化、自动化煤炭自动采样装置，能够完全自动完成采样、制样、集样等全过程，其组成部分耐磨耐用、精度高、结构紧凑合理、性能可靠。
