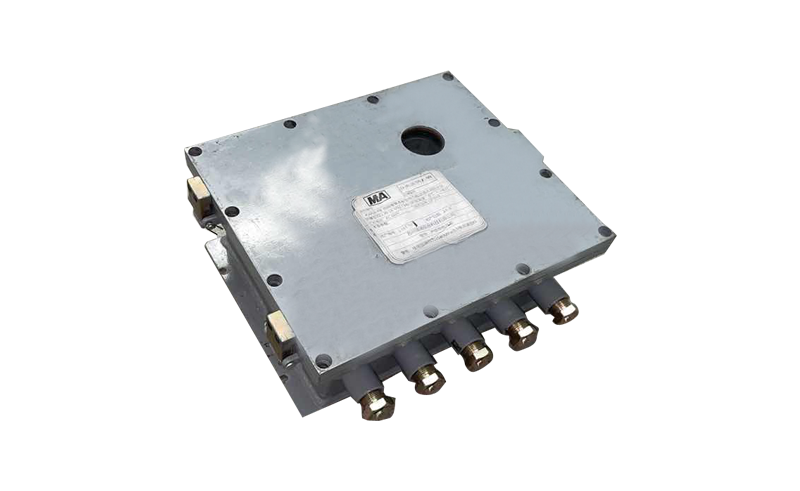

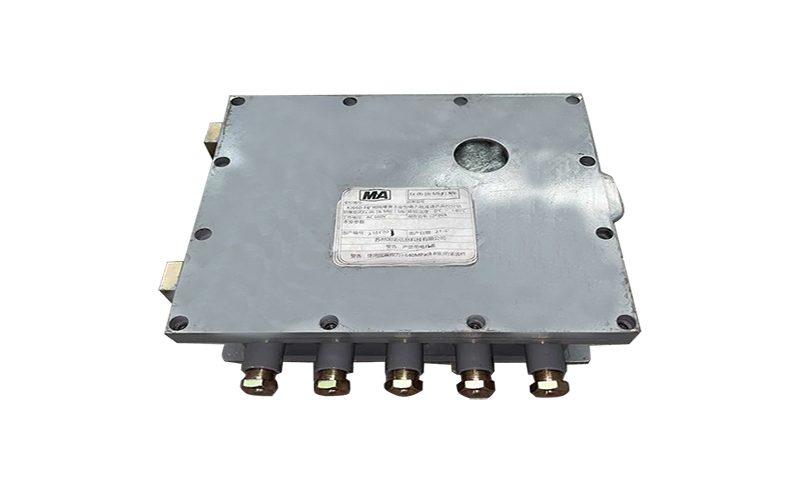

KJF227矿用隔爆兼本安型电力载波采集分站具有数据处理功能，主要用于与井下隔爆型高、低压开关装置的综合保护和矿用一般型高压开关综合保护装置通讯，完成变电所的当地监控，同时完成综合保护与地面调度主站间的数据上传及命令下达，是井下监测监控系统中的重要设备。
【实时采集高】【隔爆兼本质安全】
PERFORMANCE CHARACTERISTICS
分站主要用于采集高、低压开关装置的电流、电压、运行状态等参数，实时监测煤矿电网安全监控系统运行状态，并传至地面中心站，完成变电所的当地监控。
分站具有通过电力线缆传输通讯信号的电力载波通讯功能；分站具有RS485信号、以太网电信号的功能；分站还具有数据处理、双向通讯、指示灯等功能。
本安型压力传感器，具有防爆、煤安等资质认证；304不锈钢壳体，结构紧凑，坚固耐用；防护等级高，适用瓦斯、煤尘等易燃易爆恶劣的煤矿井下环境。
分站支持以太网电信号全双工传输，传输速率为100Mbps；RS485信号为双极性半双工传输，传输速率为9600bps，电力载波通信速率为2.5kbps～5kbps，保证通讯质量和效率。
FOUR STRUCTURAL COMPONENTS
304不锈钢壳体，抗锈、抗腐蚀。
坚固耐用，强度高，耐高温。
以太网电信号及RS485方式通讯。
实时高效的数据采集与传输。
通讯管理机采集端口采集到的监测数据，
主要完成监测监控系统部分的工作。
体积小，重量轻，防爆安全。
宽压范围输入，供电持续稳定可靠。
WORKING PRINCIPLE
KJF227矿用隔爆兼本安型电力载波采集分站的电气原理如图所示，主要由通讯管理模块、通讯模块以及电源部分组成。电力分站的通讯管理机采集端口采集到的监测数据，主要完成监测监控系统部分的工作。电力分站与地面设备的通讯方式为以太网电信号及RS485方式。
PRODUCT PARAMETERS
| 防爆型式 | 矿用隔爆兼本质安全型，标记为“Ex db [ib Mb]Ⅰ Mb” |
|---|---|

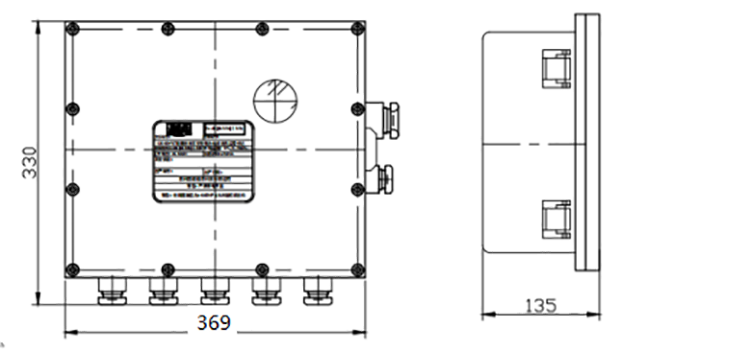

| 结构特征 | 外型尺寸：369×330×135(mm) |
| 整机重量：约 27kg | |
| 供电电源 | 工作电压：AC660 V |
| 输入视在功率：≤200 VA | |
| 以太网电信号接口（本安） | 接口数量：1路 |
| 传输方式：全双工，TCP/IP以太网电信号传输 | |
| 传输速率： 100Mbps | |
| 信号电压峰峰值：≤5V | |
| 最大传输距离：100m（使用 MHYV 煤矿用通讯电缆，截面积不小于 1.5mm2） | |
| RS485信号接口（本安） | 数量：1路 |
| 传输方式：半双工，双极性 | |
| 传输速率：9600 bps | |
| 信号工作电压峰峰值：2V～12V | |
| 最大传输距离：2km（MHYV 1.5mm2型矿用通讯电缆） | |
| 电力载波传输通讯参数 | 接口数量：1路 |
| 调制方式：DBPSK 数字调制解调 | |
| 标称通信速率：2.5kbps～5kbps | |
| 本安参数 | 485端：UO：6.6V，IO：350mA，CO：10μF，LO：0.1mH |
| 以太网电口端：UO：6.6V，IO：740mA，CO：10μF，LO：80μH |
PRODUCT ADVANTAGE
| 对比项目 | 国诺矿用本安型广播分站 | 市场上部分同类产品 |
|---|---|---|
| 企业资质 | 9001质量管理体系认证、软件著作证书、环境管理体系认证、健康安全管理体系认证。 | 无相关资质，或者资质不全，企业实力不够。 |
| 产品资质 | 装箱清单、防爆合格证、矿用产品安全标志、产品出厂检验合格证、使用说明书。 | 产品"贴牌"生产，资质不全，特别是相关专业认证。 |
| 安全性能 | 国家权威认证资质齐全，防爆不锈钢外壳，隔爆兼本安型电源，全方位防爆，适合含有瓦斯、粉尘等易爆环境。 | 资质不全，或无相关资质；防爆技术不够成熟，受使用环境影响大。 |
| 制造工艺 | 精选优质材质，采用精益生产工艺，更好的工业品质，耐高温、防腐防爆防尘防水。 | 普通材质，普通工艺生产，易被腐蚀，易进入灰尘、飞溅的水。 |
| 分站性能 | 分站具有足够数量的以太网电信号接口、RS485信号接口，传输距离远，数据传输质量和效率有保障。 | 分站具备的数据接口数量不够，且传输距离有限，无法满足矿山远距离传输。 |
| 功能结构 | 设计结构精巧、科学合理，安装维护方便。具有指示灯等功能。 | 设计结构不够合理，安装、调节、维护不便。 |
| 售后服务 | 提供7*24小时客户服务热线400-180-1266，可电话、远程、上门解决问题。 | 无客服热线，售后不及时、不完善，售后无保证。 |
PRODUCT ADVANTAGE
7*24小时客服在线，10S了解需求60S专业商务沟通对接，保障效率,解决找不到对接人，反馈慢。
取得计量许可证，矿用安全产品认证，防爆合格证，计算机软件著作权认证，实用新型专利认证.....我们资质齐全！
基于防爆标准研发，高于普通皮带秤标准要求,15年技术创新研发，满足市场需求。
一个电话，48小时到达现场，多对一服务，技术支持，现场培训，且项目终身服务。
