煤矿井下排水设备是保障矿山运行的重要设备，是井下安全生产的重要环节之一，实现井下水泵房的实时、远程监测与控制，是保障排水设备及系统正常稳定运行的重要措施，是建设数字化矿山、保障生产安全的重要组成部分。

井下排水自动化监控系统是针对煤矿井下排水设备实现实时监测和自动化控制的解决方案，能够有效简化井下排水设备的操作过程，降低劳动强度，避免人为操作错误造成的损失。排水监控系统可以实现在主控机房对井下排水系统泵房的所有设备进行网络监控，做到泵房无人值守、设备安全可靠运行。

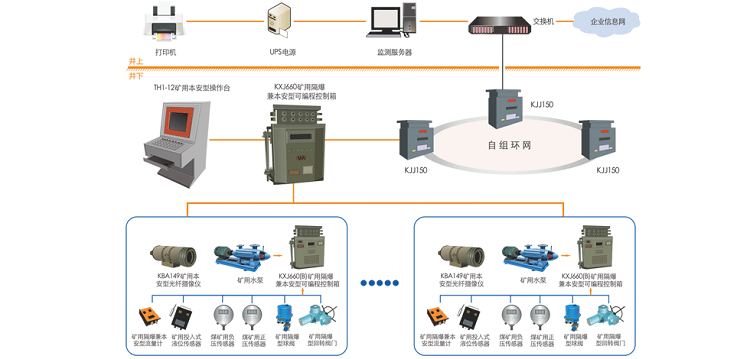

井下排水自动化监控系统的构成

1、井下排水现场设备

井下排水自动化监控系统现场设备主要包括传感器装置和执行结构。传感器装置主要采集排水系统及设备各参数信息，如水仓水位检测、水泵流量检测、水泵压力检测、电机及水泵温度检测等。现场执行机构主要是电机和阀门，系统根据检测到的数据进行自动控制执行机构。

2、现场控制层

井下排水自动化监控系统现场控制层采用工业PLC作为控制核心，根据集中控制台的指令、规定的工艺要求、各种逻辑连锁关系的要求、现场状态保护的要求，对现场进行实时控制。

3、集中控制层

集中控制层主要由工业控制计算机和操作台组成，既可以对整个系统设备进行监视，也可以对各个设备和整个系统进行控制。
