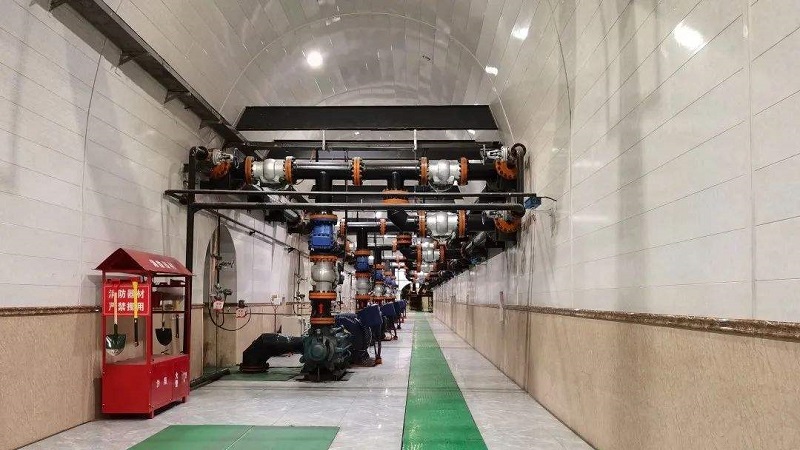

煤矿在生产或开采过程中会涌出大量的矿井水，先是汇集至水仓，再由水泵排出至地面。煤矿井下排水系统是将煤矿井水由井下排至地面的全套设备和设施，它的稳定、可靠运行直接关系到井下水是否能够正常排出，关系到煤矿安全。排水设备和设施主要包括水泵、动力设备、管路、水仓等。

煤矿井下排水监控系统是为了煤矿排水系统的安全、稳定、可靠、高效运行而设计的，它有助于保障煤矿安全和正常生产，系统能够对煤矿排水系统的设备、设施的参数或状态进行监测，并对有关环节加以控制，是保护煤矿生产安全运行的重要且必要的措施。

煤矿井下排水监控系统包括水仓水位和其他参数监控，根据水仓水位高低、水泵运行时间等相关信息，合理调度水泵运行，可以达到水泵自动启停、避峰填谷及节能的目的，同时将监测等数据传输至地面生产调度监控中心，进行实时监测及报警显示。系统主要通过工控机对水泵电机及相关设施进行监测、监视和集中控制，各种传感器装置可以采集相关信息，PLC根据采集结果进行分析并作出自动控制，上位机系统存储、显示、处理、分析、报表等，方便整体分析管理。

为保障煤矿井下排水监控系统的应用，系统控制分站采用西门子PLC核心单元，具有现场易编程、易维护、易上手、灵活性高等特点，PLC采用矩阵结构与各种传感器装置连接，稳定性更高。PLC外壳采用密封结构，防潮、防爆、防尘、抗干扰能力强，可以在煤矿井下恶劣环境中安全稳定运行，保持整个监控系统的可靠性。

煤矿排水监控系统通过传感器装置采集水仓水位的高低、水泵的状态和用电峰谷等数据，并且根据这些准确、实时的数据合理调度水泵，自动准确地发出启停水泵的命令以及控制管路上的各种闸阀、闸门等，控制水泵运行，从而实现井下排水系统的无人值守。通过水泵运行时间、用电情况等自动调度水泵，可以有效避免某台水泵过度运行而其他水泵长期不用的情况，使水泵高效、节能运行，延长水泵使用寿命。

煤矿井下排水监控系统也为地面监控中心方便、全面了解整个中央水泵系统的工作情况，提供了完整数据、先进技术方面的保障。系统中的PLC可以与地面上位机通过网络连接，将数据实时共享，上位机软件系统采用可视化组态画面，直观显示水泵运行实况和实时数据参数。系统中配置防爆摄像仪，用以监控镜像排水系统设备运行情况，监控中心可以通过上位机查看井下设备运行相关视频。

煤矿井下排水监控系统的实时监测、自动控制、智能保护、数据分析等功能，真正实现了井下排水系统的无人值守，使井下排水系统高效、安全、节能、经济地运行，是保障煤矿安全运行的重要措施。
