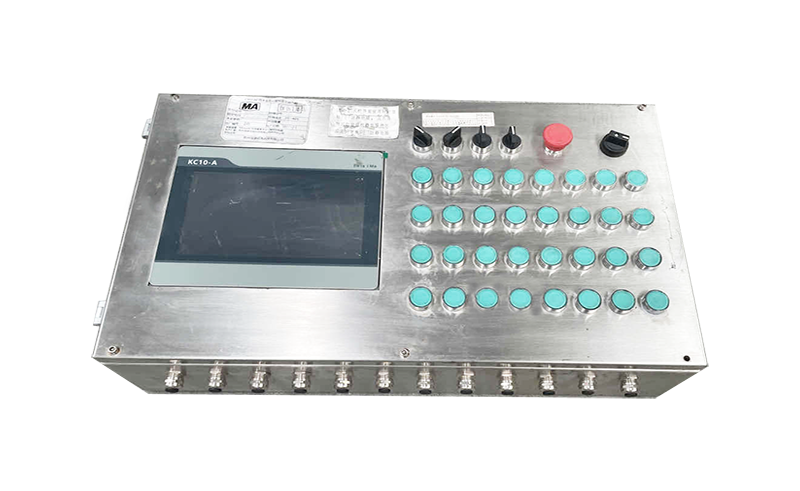

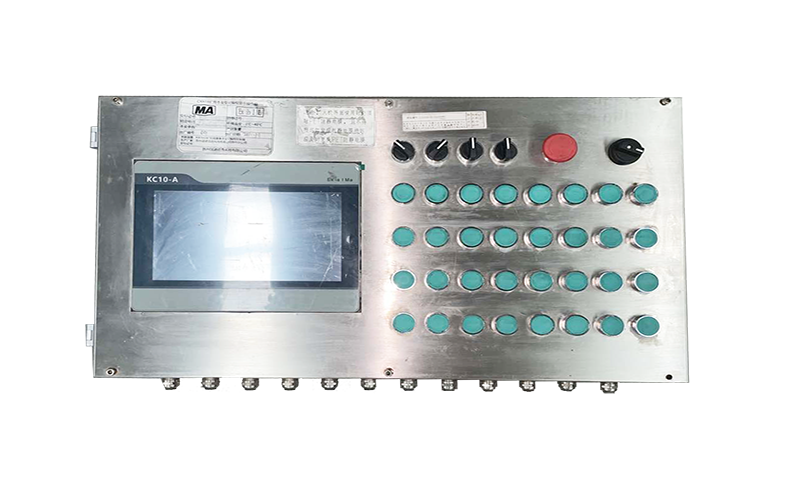

CXH18矿用本安型可编程显示操作箱

CXH18矿用本安型可编程显示操作箱采用本质安全设计,适用于有瓦斯和煤尘爆炸危险的矿井下。控制箱能实现就地控制、数据采集、传输和报警功能。操作箱配有10.1寸彩色本安触摸屏,显示清晰、操作方便;每个操作箱具有独立电源,保证检修安全;具有以太网数据上传接口,可以实现与其它分站及主站的数据传输。内部控制器集成了PLC控制器和矿鸿控制器双控制器模式可供用户选择。

【双控制器模式】【10.1寸彩色触摸屏】【多档选择开关】

更稳定 更高效 更耐用

性能特点

PERFORMANCE CHARACTERISTICS

安全可靠

矿用本质安全型设计,防爆显示屏,适用于易燃易爆的恶劣煤矿井下环境;每个操作箱独立电源,保证检修时的安全性。

功能强大

控制箱能实现就地控制、数据采集、传输和报警功能。具有旋钮、按钮、多档选择开关、急停操作开关多种操作按钮。

多路输入输出

具有8路无源接点信号输入/输出;具有12路4mA~20mA电流型模拟量信号输入;具有9路PT100模拟量信号输入。

应用方便

操作箱具有以太网光/电信号、RS485信号、CAN信号传输的功能,网络接入方便。10.1寸液晶触摸屏人机交互,操作方便。

四大结构组成

FOUR STRUCTURAL COMPONENTS

箱体

本质安全型设计;

结构紧凑,体积小,自重轻;

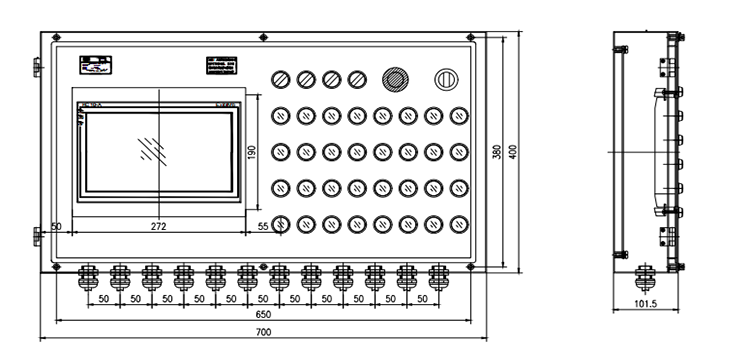

外型尺寸:700×400×111(mm);

质量:20kg。

液晶屏显示装置

10.1寸彩色液晶显示屏,可触摸操作;

触摸屏为本安型设计,防爆安全。

控制按钮

32路按钮信号,4路三档选择按钮信号;1路八档旋钮信号;1路急停按钮信号;完成启停现场设备等操作;

按钮耐磨耐用,操作灵活不卡顿。

数据接口模块

1路以太网电信号;2路以太网光接口;1路RS485信号;1路CAN信号接口(矿鸿控制器)。

传输效率高,传输稳定。

工作原理

WORKING PRINCIPLE

CXH18矿用本安型可编程显示操作箱由KXJ-660矿用隔爆兼本安型控制箱内的输出本质安全型电源提供电源。控制的按钮输出信号和操作箱内的本安可编程操作箱相连,同以太网将信号传输到可编程控制箱,从而实现按钮控制,显示屏对现场数据实时显示功能。

产品参数

PRODUCT PARAMETERS

防爆型式矿用本质安全型,标志为“Ex ib I Mb”
尺寸、重量外型尺寸:700mm×400mm×111mm
整机重量:约20kg
供电电源额定工作电压:DC 12 V;最大工作电流:≤1.0A;
额定工作电压:DC 18 V;最大工作电流:≤0.8A。
输入输出信号8 路无源接点信号输入:输入电阻≤300Ω时,对应逻辑“1”,输入电阻≥90kΩ时,对应逻辑“0”;
8 路无源接点信号输出:闭合时灌入 2mA,电压降不大于 0.5V,断开时电阻不小于 100kΩ。
12 路 4~20 mA 电流型模拟量信号输入;
9 路电阻型模拟量信号输入:100Ω~138.5Ω对应(0~100℃);
模拟量输入处理误差:≤1.0%( F.S.)。
以太网电信号接口传输口路数:1路
传输方式:全双工,TCP/IP 以太网电信号传输;
传输速率:100Mbps;
信号电压峰峰值:≤5 V;
最大传输距离:50 m(使用 MHYV 煤矿用通讯电缆,截面积不小于1.5mm2)
以太网光接口数量:2 路;
接口类型:SC;
传输方式:TCP/IP 全双工以太网光信号传输;
传输速率:1000 Mbps;
光发射功率:-10~0dBm; (1310nm,单模双纤);
接收灵敏度:-25dBm;(1310nm,单模双纤);
最大传输距离:10km。(使用 MGTSV 型单模光缆;光纤接点总数 8 个,其中热熔接点 3 个,冷熔接点 3 个,活动连接点 2 个)。
RS485信号接口数量:1 路;
传输方式:半双工,双极性;
传输速率:9600 bps;
信号工作电压峰峰值:2V~12V;
最大传输距离:1km(MHYV 1.5mm2型矿用通讯电缆)。
CAN信号接口(矿鸿控制器)数量:1 路;
传输方式:半双工,双极性;
传输速率:5kbps;
信号工作电压峰峰值:1V~5V;
最大传输距离:3km(MHYV 1.5mm2型矿用通讯电缆)。
本安参数12V 输入端(4 路,不共地):Ui:12.5V,Ii:1.5A,Ci:0µF,Li:0µH。
18V 输入端:Ui:18.5V,Ii:0.9A,Ci:0µF,Li:10µH。
电口信号端:Uo:6.1V,Io:310mA,C0:10μF,Lo:0.2mH。
RS485,CAN 信号端:Uo:5.88V,Io:100mA,C0:20µF,Lo:5mH。
